Qu’est-ce qu’un système de régulation de température ?

Un système de régulation de température est un dispositif ou un système utilisé pour contrôler la température. Il surveille en temps réel la température d’un objet et la compare à la valeur définie, réduisant l’écart grâce au chauffage ou au refroidissement afin de maintenir la température dans la plage définie.

Il est largement utilisé dans la fabrication industrielle, les expériences scientifiques, le chauffage, la ventilation et la climatisation (CVC) et d’autres domaines.

Facteurs clés d’un système de régulation de température

---

Capteur de température

Le capteur de température permet de surveiller en temps réel la température de l’environnement ou du milieu. Les capteurs courants incluent le Pt100, le thermocouple, la thermistance NTC, etc. Les capteurs de température à réponse rapide, haute précision, grande stabilité et bonne résistance aux interférences sont généralement plus coûteux.

Contrôleur

Le contrôleur reçoit les données du capteur, les compare à la température définie et envoie un signal de commande. Les contrôleurs courants comprennent les PLC, les systèmes PID et les systèmes embarqués. Un contrôleur performant permet de trouver un équilibre entre la vitesse de réponse et la précision du contrôle, évitant les fluctuations de température.

Système de refroidissement et de chauffage

Le système de refroidissement et le système de chauffage peuvent démarrer et ajuster leur puissance en fonction des instructions du contrôleur. Ils fournissent la source de chaleur pour les équipements ou processus nécessitant un contrôle de température, soit par contact direct, soit par contact indirect (via de l’eau DI, un mélange eau-glycol ou de l’huile).

Contrôle manuel de la température

---

Le contrôle manuel consiste à ajuster manuellement l’interrupteur et la puissance des équipements de chauffage et de refroidissement. Le niveau d’automatisation est faible et la supervision en continu n’est pas possible. La vitesse de réponse et la précision de contrôle sont limitées.

Ce type de contrôle convient aux scénarios où la précision de la régulation n’est pas critique et où le processus ne nécessite pas de contrôle continu. La plupart des systèmes manuels utilisent des boutons mécaniques pour sélectionner la température ou les niveaux.

Contrôle automatique de la température

---

Le système de contrôle automatique utilise des capteurs Pt100, des algorithmes PID et des contrôleurs PLC. Après avoir défini la température cible sur le panneau, le système collecte automatiquement les données de température et active les modules de chauffage ou de refroidissement pour répondre rapidement aux variations environnementales, ajuster la puissance et éviter les retards et les fluctuations de température.

Grâce à une conception pour fonctionnement continu et long terme, au contrôle à distance, aux alarmes automatiques et aux dispositifs de sécurité, un fonctionnement totalement autonome peut être atteint.

Les contrôles automatiques courants incluent les systèmes de refroidisseurs industriels et les systèmes CVC. Le coût initial et le coût de maintenance des systèmes automatiques sont élevés, et ils sont généralement utilisés dans des scénarios importants tels que la production industrielle, les hôpitaux ou les centres commerciaux.

Systèmes de régulation de température courants

---

Système de régulation de la température corporelle

Le corps humain est un type de système de régulation de température. L’hypothalamus est le centre de régulation thermique et agit comme un thermostat automatique, coordonnant le système nerveux, les hormones, les vaisseaux sanguins et les glandes sudoripares pour stabiliser la température centrale du corps (cerveau, cœur, etc.) autour de 37 °C grâce à diverses réactions physiologiques. Ce système est également appelé système thermorégulateur.

Lorsque vous avez chaud, le corps élimine la chaleur par la transpiration et la vasodilatation. Lorsque vous avez froid, vos muscles tremblent, vos vaisseaux sanguins se contractent et vos poils se dressent, ce qui permet de réduire la perte de chaleur et de générer rapidement de la chaleur. Lorsque la température revient à la normale, la régulation s’arrête automatiquement.

Système de régulation de la température d’une climatisation

Le système de régulation de température le plus courant autour de vous est le climatiseur. Il suffit d’appuyer sur le bouton de contrôle pour définir la température cible et profiter d’un environnement intérieur presque constant.

Le capteur de température du climatiseur collecte en temps réel les données, calcule l’écart entre la température actuelle et la température définie, contrôle le fonctionnement des composants tels que le compresseur et le ventilateur et ajuste la puissance de chauffage ou de refroidissement pour atteindre et maintenir la température souhaitée.

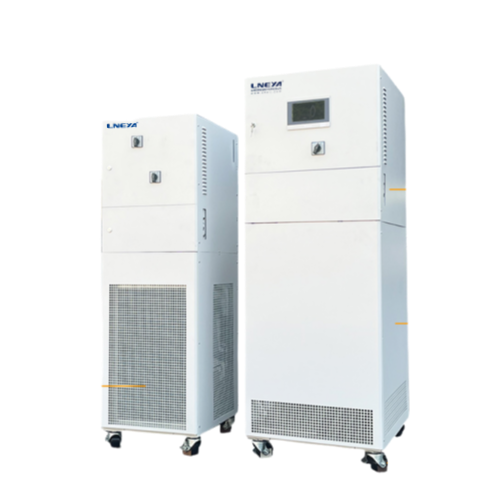

Refroidisseur industriel pour processus

Le refroidisseur industriel est un système automatique typique de régulation de température. Pour garantir la précision du contrôle, il utilise plusieurs ensembles de capteurs Pt100 pour surveiller la température du fluide caloporteur avant son retour vers le refroidisseur depuis l’équipement, la température à la sortie du refroidisseur et celle du matériau refroidi dans l’équipement.

Selon les données de surveillance, l’ouverture de la vanne d’expansion, le débit de réfrigérant, etc., peuvent être ajustés automatiquement. Ces systèmes sont couramment utilisés pour le refroidissement industriel, comme les machines de découpe laser, les réacteurs, la fabrication de wafers ou les tests à basse température.

Conclusion

---

LNEYA est un fabricant de refroidisseurs basé en Chine. Nous fournissons des systèmes industriels automatiques de régulation de température avec différentes performances. Que ce soit pour refroidir des machines de découpe laser, des CNC, des presses à injection ou pour réaliser des tests de batterie, des tests de choc thermique, des tests de cycles thermiques ou des tests haute et basse température, nous disposons de lignes de production dédiées.

Vous pouvez contacter nos experts en régulation de température à tout moment pour toute demande.
